– Collettore in acciaio inox, anche elettrounito, in AISI 304/316 e di spessore minimo di mm 3. Della tubazione dovrà essere presentata il Certificato di Collaudo secondo norma EN 10217-7-TC1 comprensivo di tolleranze secondo la norma ISO 1127 D3 T3;
– gli stacchi per i contatori dovranno avere lo spessore minimo mm 3, lunghezza pari a 3 cm. La distanza tra di essi dovrà essere eseguita come da disegno di realizzo
– tutti gli stacchi verso l’utenza dovranno essere tappati, sigillati con calotta (in acciaio inox AISI 316) in modo da avere la perfetta tenuta idraulica e rimovibili all’occorrenza. Il materiale di sigillatura dovrà essere a cordoncino al teflon (PTFE) tipo LOCTITE 55 o similare (per sistemi di sigillatura a cordoncino al teflon diversi da quello indicato dovranno essere presentati le schede tecniche ed i certificati per uso con acqua potabile);
– tutte le filettature maschio dovranno essere di tipo conico secondo norma UNI EN 10226-1, mentre le e filettatura di tipo femmina dovranno essere cilindriche secondo norma UNI EN 10226-1;
– la sezione dovrà essere circolare, anche elettrounita, e delle dimensioni riportate nei disegni allegati;
– la saldatura dovrà essere eseguito tramite sistema TIG eseguita da operatore patentato
– i pezzi dovranno essere collaudati tramite aria pressione minima di 5 bar in acqua, allo scopo di verificare le saldature e la tenuta idraulica;
– dovrà essere eseguito il decapaggio e la passivazione totale della rampa sia internamente che esternamente e l’elettro-lucidatura solo della parte superficie esterna;
– tutte le rampe dovranno avere una etichetta identificativa di poliestere a trasferimento termico, colore argento, lucido con un adesivo a prova di manomissione delle dimensioni di 50x60mm seguenti dati identificativi: logo di ——–/data ordine/lotto di produzione/codice articolo di ——-/eventuale codice corrispondente del produttore
– certificato di prodotto finito dell’idoneità all’uso alimentare di cui all’art. 5 allegato III del D.M. n. 174/2004 (prove di migrazione globale e specifica) per acciai inossidabili e l’uso alimentare

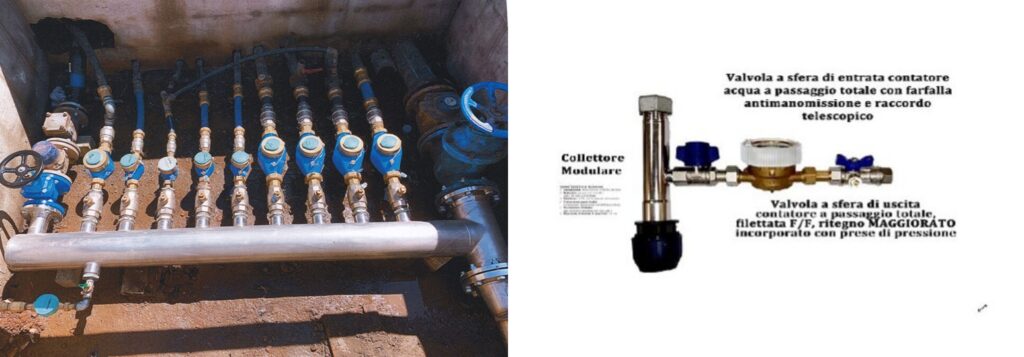

Mappatura di un collettore
La ditta Comag-rho specializzata in collettori per allacci Acqua potabile su disegno del cliente mette a disposizione sulla pagina del suo Sito
Modulo Configurazione Collettori http://www.comagrho.it/Cristian/wpcontent/uploads/2020/05/MappaturaStrutturaColletore_001.pdf Compilando anche On-line il modulo si puo fare richiesta di un collettore che corrisponde all’esigenza dell’impianto
