Tubo PE 100 Rc per acquedotto rispetta i parametri secondo normativa EN 12201 -2 (“Sistemi di tubazioni in plastica per l’approvvigionamento idrico e il drenaggio e fognatura sotto pressione – Tubo PE 100 RC per gas rispetta i parametri secondo norma EN 1555-2 (“Sistemi di tubazione in plastica per la fornitura di combustibili gassosi) Il tubo PE100 RC soddisfa i requisiti del PAS 1075 – Tubi in polietilene per tecniche di installazione alternative. Conformità Il tubo centrale è in PE 100 RC con resistenza lenta alla frattura per posa senza letto di sabbia, prodotto per reti idriche (SDR 11 –PN 16 o SDR 9 – PN 25) secondo le normative UNI EN 12201per acqua e UNI EN 1555 per gas. Il mantello esterno applicato alla fase di estrusione (co estrusione) è fatto con PP per aumentare la resistenza del tubo all’ incisione di corpi esterni. Questo strato protegge anche il tubo dai raggi U.V e eventuali danneggiamenti nel trasporto o nell’interro
Grazie all’elevata resistenza alla propagazione lenta delle fessure del materiale PE100RC e dello strato protettivo in PP, i tubi possono essere installati con metodi alternativi (installazione in trincea aperta senza uso di sabbia, perforazione direzionale orizzontale o BurstLining) con una durata di vita fino a 100 anni.
Conformità
Tubo PE 100 Rc per acquedotto rispetta i parametri secondo normativa EN 12201 -2 (“Sistemi di tubazioni in plastica per l’approvvigionamento idrico e il drenaggio e fognatura sotto pressione
Tubo PE 100 RC per gas rispetta i parametri secondo norma EN 1555-2 (“Sistemi di tubazione in plastica per la fornitura di combustibili gassosi)
Il tubo PE100 RC soddisfa i requisiti del PAS 1075 Tubi in polietilene per tecniche di installazione alternative.
Vantaggi del PE 100 RC Corazzato

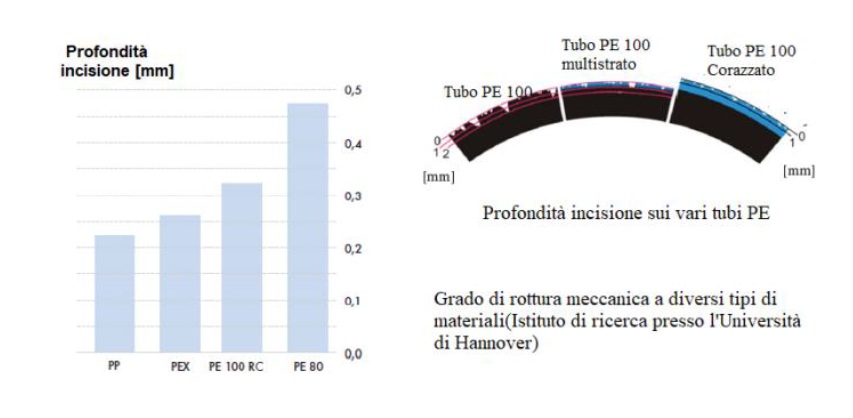

Protezione da danni meccanici
Lo strato esterno è realizzato in speciale materiale PP additivato per garantire resistenza ai graffi e alla penetrazione. Ciò rende possibile l’installazione senza posa di sabbia. Qualsiasi manomissione o incisione del tubo è facilmente visibile a grazie ai diversi colori del livello di protezione.
Riduzione dei costi di installazione.
Una riduzione fino al 10% dei costi di installazione è possibile a causa dell’eliminazione della sabbia e della lavorazione e dallo smaltimento del terreno di risulta.
Strato esterno asportabile.
Lo strato esterno in PP deve essere asportato con attrezzature apposite per eseguire la saldatura testa a testa e poi rivestito con materiali appositi per la ricostituzione del mantello.
Protezione
Lo strato esterno in PP protegge il tubo dalle radiazioni UV e previene la contaminazione dovuta all’ossidazione e allo sporco. Questo significa che il tubo potrebbe essere conservato più a lungo (una doppia volta rispetto ai tubi normali) senza precauzioni speciali. Nessuna contaminazione Lo strato esterno protegge il tubo dalla contaminazione durante la movimentazione, il trasporto e l’installazione. Per questo può essere saldato in qualsiasi momento mediante saldatura di testa o elettrofusione
Applicazioni

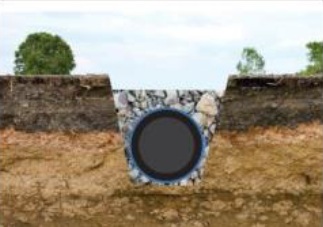

Posa senza letto di sabbia
(Water PRO PE100RC)
Lo strato aggiuntivo di PP esterno protegge il tubo contro le incisioni da parte di pietre appuntite permettendo la posa senza letto di sabbia
Drill orizzontale direzionale
(Water PRO PE100RC)
Applicazione:
Per la costruzione di nuove o il risanamento di vecchie condotte.
Vantaggi del Metodo:
È adatto per le aree in cui non è semplice operazioni di scavo a cielo aperto ad esempio: fiumi, strade e ferrovie, piazze, edifici, cc

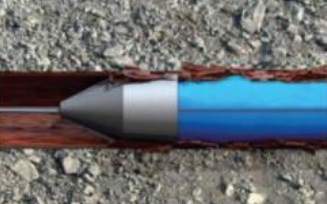

Burst Lining
(Water PRO PE100RC)
Applicazione:
se la vecchia condotta è fortemente deformata; – richiesta di un maggior diametro di tubazioni
Vantaggi del metodo: –
la ricostruzione della nuova tubazione è possibile, indifferente dal materiale della tubazione esistente (ceramica, cemento, ghisa, acciaio, ecc.) – La portata della nuova tubazione, sono maggiori o uguali a quella del tubo ricostruito
Relining
(Water PRO PE100RC)
Applicazione:
per la ricostruzione di tubazioni acqua e gas Vantaggi del metodo: – ridurre al minimo lo scavo e il cantiere con una buca iniziale e una finale
Può essere prodotto in due versioni: Tubo in PE 100 RC con corazza in PP-hm Tubo in PE 100 RC con filo in acciaio inossidabile (spessore 1,5 mm) inserito per la rintracciabilità. La profondità massima per rilevare la posa dei tubi è di 6 metri, misurato dalla base.

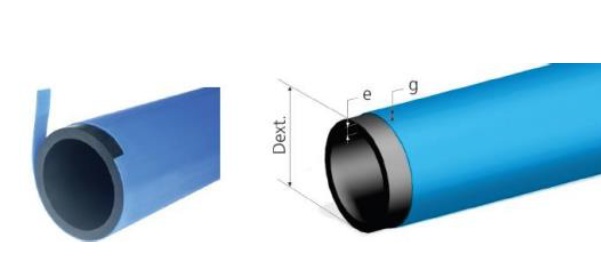

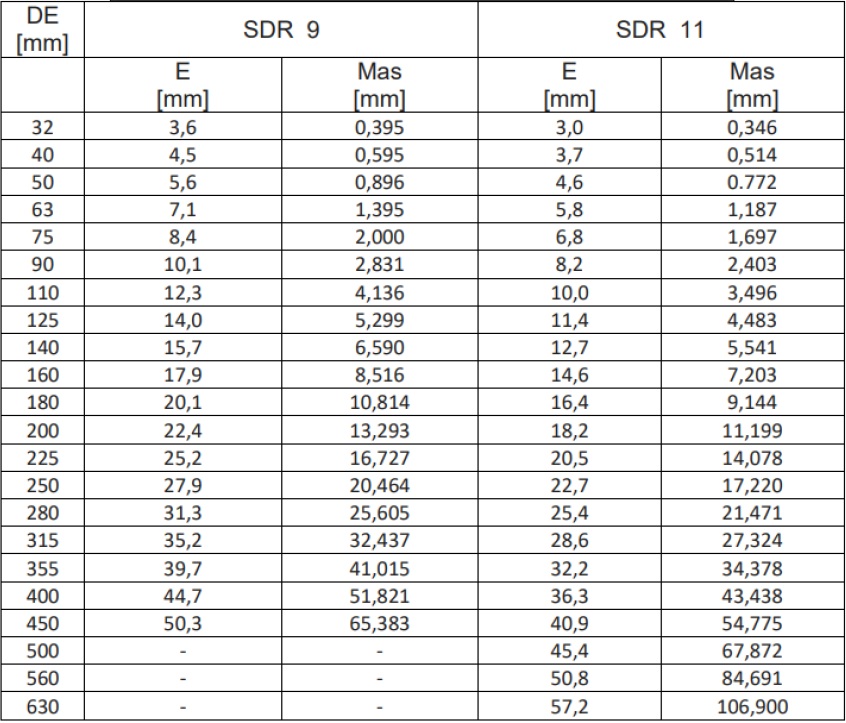

Dimensioni Tubo in PE 100 RC con Corazza

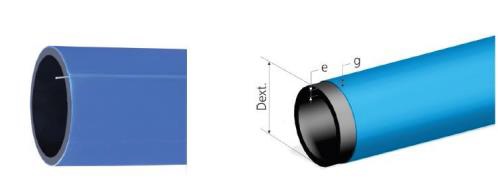

Dimensioni Tubo in PE 100 RC con Corazza e Filo in Acciaio per rilevamento
Rilevamento del tubo
Il rilevamento accurato dei tubi con cavi in acciaio inossidabile viene effettuato applicando un segnale a trasmettitore che genererà un segnale attivo. Il trasmettitore dei terminali si collega direttamente al filo di acciaio inossidabile e un appropriato dispositivo di messa a terra. L’impostazione del ricevitore di frequenza per rilevare la posizione del tubo interrato
Rilevazione dei tubi tramite collegamento diretto al filo metallico.
Il segnale può essere trasmesso da distanze di 100 m. Per distanze maggiori usare trasmettitori con maggior potenza. Quando il tubo è una profondità maggiore richiede un segnale con frequenza più alta. Se la profondità è circa 1,5 metri, si può utilizzare una frequenza più bassa. In caso di interruzione causata dall’omissione di filo di collegamento in acciaio inossidabile può essere generato un segnale induttivo sul tubo. Il rilevamento non è accurato come connessione diretta ma è utile.
